SBKT-FL01A空氣調節模擬系統(包括軟件)
一、概述
空氣調節模擬實驗設備,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級
空氣調節模擬裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

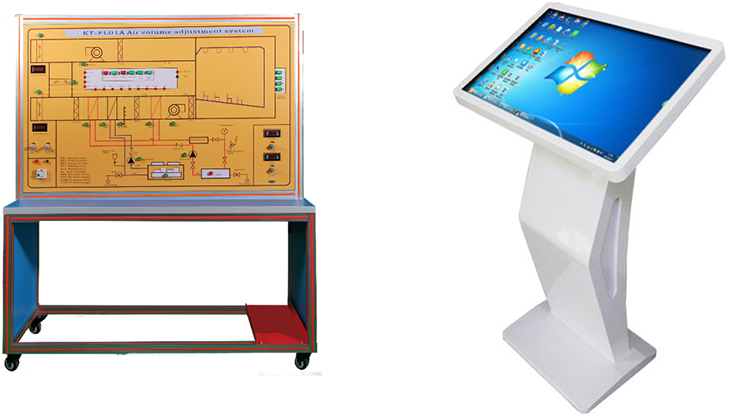

設備裝置圖片 操作電腦圖片
二、空氣調節模擬設備功能
教師和學生可以根據操作條件直接在面板上或通過個人計算機監控組件和模擬中央空調的控制原理。
個人計算機連續控制正在進行的模擬，并通過模擬和數字信號和儀表顯示其數值;這樣，學生就可以通過測量和測試?yán)^續進行故障排除。
尺寸: 1500mm×500mm×1760mm,
觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
平均訓練時間:10小時。
該系統提供了一個學生導航軟件，允許學生通過個人電腦執行他們的學習活動，而不需要任何其他文件。
模擬器可以執行系統的研究全空氣、單風管、恒容量空調系統，用于單區調節加熱、冷卻和加熱主機的實驗執行和故障排除:
該系統在彩色表示法的面板上表示，允許對系統循環、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
*教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
*顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。
面板和電腦上有對應的指示燈。按鈕，模式選擇功能。
三、技術描述
單區全空氣、單風管、定容空調系統用于調節加熱、冷卻和后加熱主機，主要由以下部分組成:
關干部空氣處理單元(ATU)配有加熱、冷卻、加濕和后加熱電池
風管，包括進口風扇、回收風扇、用于加濕、混合和凈化處理后空氣的電動百葉窗
用于冷熱水系統中使用的冷熱液體的鍋爐和制冷裝置
用于記錄溫度和濕度數據的溫度表，以及用于空調執行器和設備的后續調整和啟動的電子控制系統
空調的環境由一個表演大廳(劇院、電影院)組成，該表演大廳配有一個從底部輸送空氣和從頂部回收空氣的系統.
可以模擬外部溫度和濕度條件.
模擬大堂擁堵的可能性，因此，相關的熱負荷和敏感負荷.
可以顯示彈出、回收和更新的空氣百分比.可模擬回風閥，排風閥，進風閥的對應開度關系。
經過處理的空氣的溫度和濕度可以在系統的不同位置顯示.
可以顯示機組電的冷熱流體的溫度.
參數表
|
名稱 |
Air volume adjustment SBstem |
生產商 |
|
型號 |
SBKT-FL01A |
上海碩博 |
|
主機 |
||
|
輸入電源： |
歐標：AC220V- AC250V±10% 50Hz |
|
|
裝置容量： |
100W |
|
|
外形尺寸長*寬*高 |
2000mm×500mm×1760mm |
|
|
重量 |
160KG |
|
|
包裝尺寸長*寬*高 |
1580mm×580mm×1920mm |
|
|
包裝形式 |
木箱 |
|
|
通信模式 |
485 |
|
|
電流： |
3A |
|
|
結構 |
鋁框架.型號4040鋁材 |
|
|
電腦托盤平面尺寸 |
500mm×500mm |
|
|
PLC控制模塊 |
PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信 |
廣州亞控 |
|
儀表 |
0-10V/IN 電壓:24V |
上海碩博 |
|
溫度控制器 |
220V/0-50攝氏度 |
|
|
指示燈 |
16D-24V |
|
|
按鈕 |
16D-24V，不帶鎖 |
|
四、實訓項目
學習全空氣空調制冷原理
學習單風管空調制冷原理
學習恒容量空調系統制冷原理
學習用于單區調節加熱原理
學習全空氣空調加熱原理
學習單風管空調加熱原理
學習恒容量空調系統加熱原理
