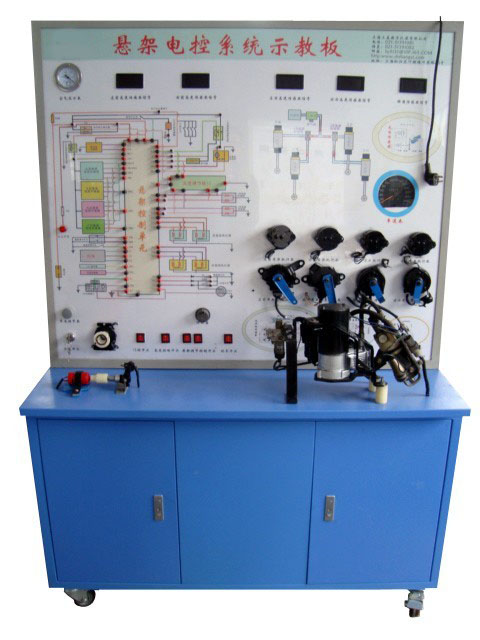

懸架電控系統示教板
懸架電控系統示教板簡介
懸架電控系統示教板選用LS400 電控懸架電路系統材料為基礎制作，模擬汽車行駛與制動，演示電控懸架電路系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
車門開關、剎車開關、高度控制開關、空氣懸掛電腦、空氣懸掛執行器、左前、右前、左后、右后高度傳感器、干燥器和空氣泵、前高度控制閥、后高度控制閥、排氣閥，診斷座、發電機充電模擬、節氣門開度模擬、轉向傳感器、大型彩色噴繪電路原理圖、故障設置和排除盒，附使用說明書與實驗指導書，相關課題的教學資料。
（三）功能特點
1．指針式儀表檢測工作氣壓；
2．?dāng)?shù)字儀表顯示各高度傳感器工作電壓
3．模擬路面情況、載荷變化情況、行駛狀況進行電腦自動調整；
4．外接式電腦檢測端子，便于檢測；
5．可讀取故障碼；
6．外接發光二極管，顯示各電路工作狀況；
7．故障模擬系統、便于學生考試；
8．萬向腳輪框架，便于移動教學。
（四）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
|
