SBGDZ-189B型電子技術實訓臺（雙組）
一、產品的特點:
電子技術實訓臺、模擬數字實驗室設備主要承擔院校開設的《模擬電子技術》、《數字電子技術》、《電工電子技術》等課程實驗教學任務。電子技術實訓臺、模擬數字實驗室設備根據教學任務需求，實驗室開設了電子儀器的認識，基本放大電路，差動放大電路，負反饋放大電路，集成運放的線性應用，集成RC橋式正弦波振蕩電路，互補對稱功率放大器，集成功率放大器，集成三端穩壓電源，可調三端穩壓電源設計常規實驗；開設門電路功能測試實驗，加法器，譯碼器和數據選擇器測試，組合邏輯電路設計，觸發器及其功能轉換，移位寄存器測試與應用，計數器，555定時器，計數、譯碼、顯示綜合電路，智力競賽搶答器10個數字常規實驗。通過實驗加深學生對電子技術理論的理解，培養學生分析，設計和調試電子電路的基本能力和實驗方法，為其它專業課程的學習打好基礎。

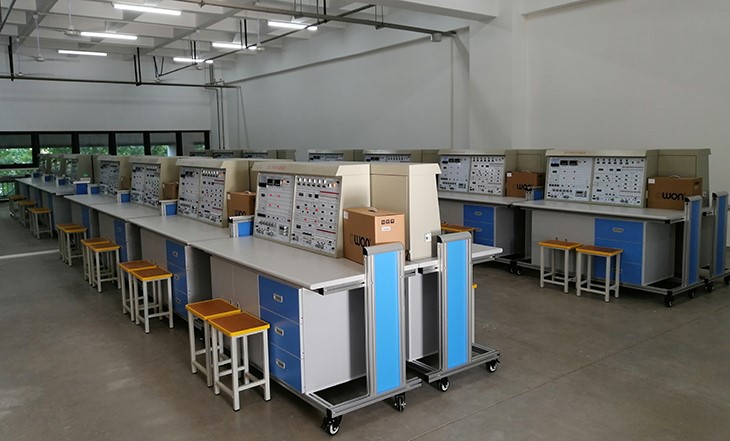

(參考圖片)
數字電子技術實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存柜、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、技術性能
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×70×123cm3
四、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
1.3單次脈沖:每次可輸出一對正負脈沖。
1.4音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.7外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:采用工業鋁合金型材框架，面板厚度為25MM，優質密度板外防火板貼面，下面配有儲存柜，實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
3、實驗板：
（1）電源 ：交流輸入：220V±10% ，50HZ ,直流輸出：±12V/0.2A 、 5V/2A
（2）手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖，輸出均為TTL電平：固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出"0"、"1"電平（為正邏輯）。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟停控制電路。
（8）臺灣產面包板二塊(1600孔)
（9）20芯鎖緊插座2只，40芯鎖緊插座2只，16芯鎖緊插座4只。
（10）各阻值電位器2只。
四、基本實驗內容：字電路實驗裝置提供數電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學�？筛鶕�(jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．數據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．數-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．數字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路
24. D/A轉換電路
五、數字電路實驗裝置配置表
|
名稱 |
單位 |
數量 |
備注 |
|
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
實訓考核桌 |
張 |
1 |
|
|
數電實驗功能板 |
塊 |
2 |
|
|
學生凳 |
張 |
2 |
|
|
實驗元件 |
套 |
2 |
|
|
實驗說明書 |
套 |
2 |
指導學生實訓 |
|
線 |
條 |
30*2 |
手槍式疊插線 |
|
仿真軟件(具有軟件著作權) |
套 |
1 |
18臺共配1套 |
六、仿真軟件(具有軟件著作權)
1、電學仿真軟件
適于電子設備裝接工（中初級）技能培訓鑒定，含儀器儀表、導線加工、檢修工具、焊接工藝、電子元器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個單元共80余個實訓項目。
2、電子測量儀器仿真實訓軟件：含常用電子測量儀器、信號（函數、高頻、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓4個學習任務。
3、家用電子產品原理與維修仿真實訓軟件：包括調幅收音機（結構、組成、電路、原理、拆裝、維修指南、維修訓練）、遙控彩色電視機（認識整機、整機拆裝、維修指南、檢測設備、實戰演練、挑戰自我、模擬考工）等兩種家電，并設有電子元器件、檢測儀表兩模塊。
