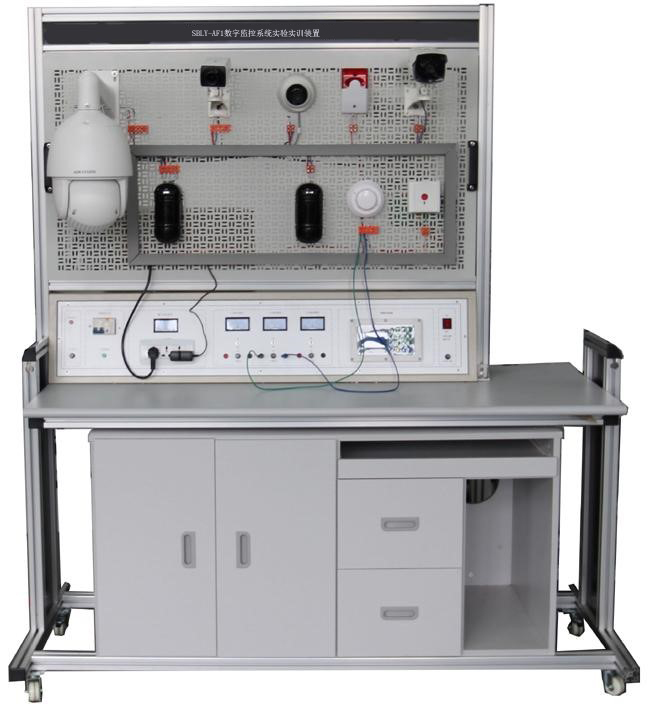

SBLY-AF1數字監控系統實驗實訓裝置
一、功能特點及概述：
1、數字監控系統實驗實訓裝置組成：
樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。
2、系統模塊由視頻監控板塊、視頻視區模塊、防盜監測模塊、智能考核等，從而讓學生輕身體驗閉路電視監控系統與防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。
*3、學生實訓技能評分系統軟件
系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
（1）、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
（2）、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
（3）、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
*4、交互式技能平分資源包
分資源包含實訓技能評分系統軟件、安全防范設計評估師題庫資源包
1、資源包涵了一級評師、二級評師、三級評師、四級評師、五級評師等資源。
2、資源包涵多個技能操作題庫。
3、建成驗證評估等
4、相關項目管理評估等
每個題庫都具有設計圖紙繪制及評估、準考證號、考核時間： 60min、
1、場地設備要求
2、工作任務、
3、技能質量指標等。
設備器材選配及評估、準考證號、考核時間：45min、包涵了器材選配表填寫、規格型號及用途及任務。
技術小結答題評估、準考證號、考核時間：30min、簡述個人工作技術小結、對考評老師的提問進行答辯等任務。（事先準備書面材料）
二、主機功能
1、每個通道都支持雙碼流壓縮，、
2、每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。
3、每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。
4、支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。
5、支持視頻輸入、視頻輸出質量選項配置。
6、支持水印技術。
7、支持零通道編碼。
8、支持遠程監控手機APP
9、支持網絡和同軸高清混合信號輸入
（1）在系統畫面打開云臺控制器，分別用鼠標點擊，上UP 下DOWN 左 LEFT右RIGHT自動AUTO。變焦、聚焦、光圈，進行運鏡控制
（2）防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。
（3）報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常入口進入時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。
三、系統技術指標：
1.工作電壓：單相三線220V±5%50Hz
2.整機容量：＜300W
3.外型尺寸：1600×70×180cm3
4.安全保護：系統供電：電源的供給保證整個閉路監控報警系統的正常運轉，系統的供電采用集中供電，具有漏電自動保護裝置.
5.故障設置：具有故障設置系統
四、實訓項目：
1.各種攝像機的認識與接線
2.監控系統與報警系統的聯動操作與接線
3.各種攝像機在生活在的用途
4.室內全方位云臺、解碼器的接線與操作
5.各類鏡頭的安裝及調試
6.攝像機的通道設置與定時錄像設置
7.USB備份處理
8.與網絡視頻傳輸入的綜合擴展實訓
9.閉路電視監控軟件的操作
10.云臺解碼器的設置與操作（一體式云臺）
11.攝像機的圖像調試與安裝
12.攝像機的各種不同場所的用途
13.報警點的接入與控制操作
14.與綜布系統聯接的實訓
15.網絡視頻的傳輸與調試

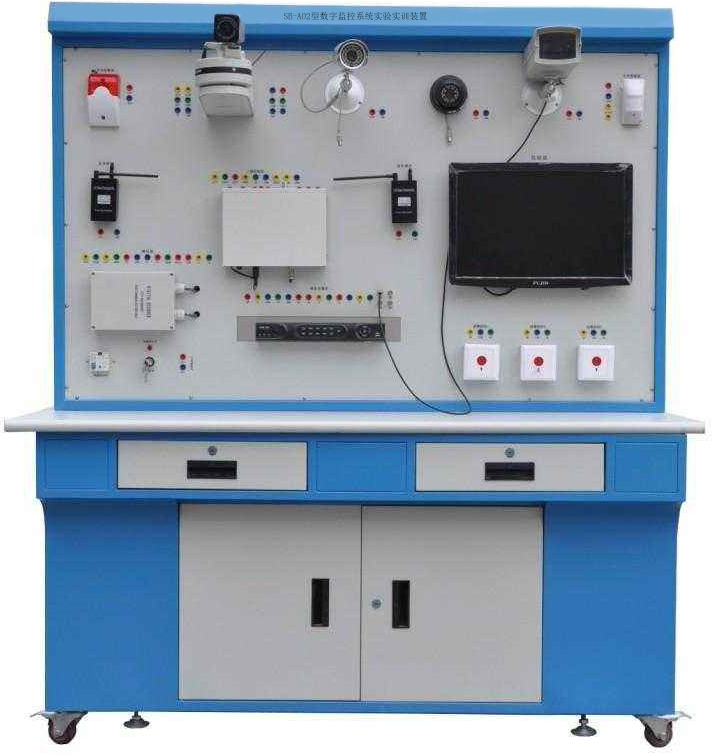

SB-A02型數字監控系統實驗實訓裝置
一、實訓功能
數字監控系統實驗實訓裝置能讓學生進行數字監控系統的元件、作用、組成和原理的認識實訓。
數字監控系統實驗實訓裝置能讓學生進行數字監控及周邊防范系統的基本功能演示、本地鼠標操作、面板按鍵操作、遙控器按鍵操作、網絡遠程監控操作、對硬盤格式化操作、啟動和停止錄像操作、定時錄像操作、移動偵測錄像操作、報警錄像操作、錄象回放操作、單畫面四畫面切換操作、四分割及輪循顯示操作、云臺參數設置操作、預置點巡航軌跡的設置及調用操作、云臺控制操作、視頻遮蓋設置操作、視頻參數調節操作、移動偵測報警操作、開關量報警操作、視頻丟失報警操作、視頻遮擋報警操作、異常處理報警操作、U 盤、移動硬盤備份操作、錄像片段備份操作、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。本實驗實訓裝置能讓學生進行線路故障的判斷與處理、程序設置錯誤的判斷與糾正。
二、技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行控制器設置和硬件線路的故障設置與排除
三、主要配置
1、硬盤錄像機 1臺
2、數字自動對焦一體化攝像機 1套
3、內置解碼室內外金屬全球 1個
4、紅外防水攝像機 1臺
5、槍式攝像機 1臺
6、有線/無線二用攝像機 1臺
7、聲光報警器 1個
8、二光束對射探測器 2套
9、被動紅外探測器 1個
10、緊急按鈕 1個
11、壁裝式云臺 1個
12、云臺控制器 1個
13、液晶彩電監視器 1臺
14、故障設置模塊 1套
15、實訓桌 1臺
16、實訓屏架 1臺
四、實訓項目
實訓一：數字監控系統元件、作用、組成和原理的認識實訓
實訓二：數字監控及周邊防范系統的基本功能演示操作實訓
實訓三：本地鼠標操作操作實訓
實訓四：面板按鍵操作實訓
實訓五：遙控器按鍵操作實訓
實訓六：網絡遠程監控操作實訓
實訓七：對硬盤格式化操作實訓
實訓八：啟動和停止錄像操作實訓
實訓九：定時錄像操作實訓
實訓十：移動偵測錄像操作實訓
實訓十一：報警錄像操作實訓
實訓十二：錄象回放操作實訓
實訓十三：單畫面、四畫面切換操作實訓
實訓十四：四分割及輪循顯示操作實訓
實訓十五：云臺參數設置操作實訓
實訓十六：預置點巡航軌跡的設置及調用操作實訓
實訓十七：云臺控制操作實訓
實訓十八：視頻遮蓋設置操作實訓
實訓十九：視頻參數調節操作實訓
實訓二十：移動偵測報警操作實訓
實訓二十一：開關量報警操作實訓
實訓二十二：視頻丟失報警操作實訓
實訓二十三：視頻遮擋報警操作實訓
實訓二十四：異常處理報警操作實訓
實訓二十五：U盤移動硬盤備份操作實訓
實訓二十六：錄像片段備份操作實訓
實訓二十七：線路故障的判斷與處理實訓
實訓二十八：設置錯誤的判斷與糾正實訓
實訓二十九：按線路圖將各部分連線實訓
實訓三十：設計并安裝一個簡易應用系統
